ДАТЧИКИ ПОЛОЖЕНИЯ МАГНИТОГЕРКОНОВЫЕ ВЗРЫВОЗАЩИЩЁННЫЕ ДПМ-1ЕХ ПАШК.425119.118
маркировка взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х
Паспорт
Сертификат соответствия
1. Общие сведения

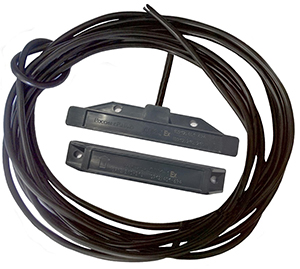

Датчики положения магнитогерконовые взрывозащищённые ДПМ-1Ех предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Датчики рассчитаны для эксплуатации при температурах окружающего воздуха от минус 50 до плюс 50С и при относительной влажности воздуха до 93% при температуре 40С. По способу защиты человека от поражения электрическим током датчик положения соответствует классу "III" по ГОСТ IEC 60335-1. Степень защиты оболочки – IP68 по ГОСТ 14254-2015. Знак «Х», следующий за маркировкой взрывозащиты датчиков положения означает, что датчики изготавливаются с постоянно присоединенным кабелем. Знак «Х» указывает на необходимость соответствующего соединения свободного конца кабеля.
2. Основные параметры и характеристики
2.1. Конструктивное исполнение - 2-х блочный.

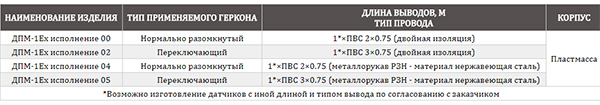

2.2. Датчики ДПМ-1Ех изготавливают в соответствии с таблицей 1.
Таблица 1
2.3. Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм.

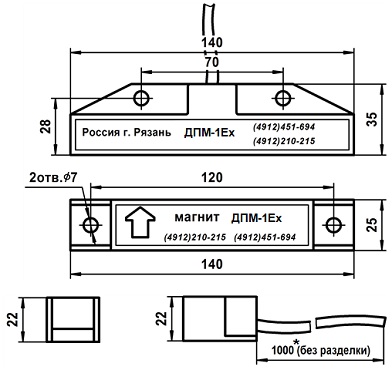

2.4 Габаритные размеры, мм: блока геркона 140х20х35; блока магнитов 140х24х22
2.5. Масса (не более), кг: блока геркона 0,30; блока магнитов 0,21
2.6. Длина вывода датчика: 1 м без разделки
2.7. Степень защиты оболочки IP68 по ГОСТ 14254-2015 (IEC60529:2013).
Условия эксплуатации:
Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.
Атмосферное давление, кПа: от 84 до 106.7

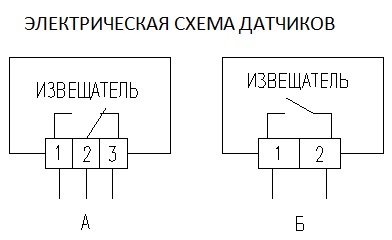

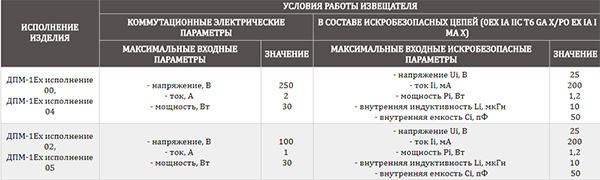

Электрические параметры датчиков в зависимости от условий работы и исполнения представлены в таблице 2.
Таблица 2
3. Работа и обеспечение взрывозащищенности
3.1. При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
3.2. Взрывозащита датчиков положения обеспечивается следующими средствами:
3.2.1. Датчики положения не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории I и IIC..
3.2.2. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствует требованиям ГОСТ 31610.0-2014 (IEC60079-0:2011).
3.2.3. Конструкция датчиков положения выполнена с учётом общих требований ГОСТ 31610.0-2014 (IEC60079-0:2011) для электрооборудования, размещенного во взрывоопасных зонах. Уплотнения и соединения элементов конструкции корпуса обеспечивают степень защиты не ниже IP68 по ГОСТ 14254-2015 (IEC60529:2013).
3.2.4. Электростатическая искробезопасность корпуса датчика положения обеспечивается выбором конструкционных материалов.
3.2.5. Максимальная температура нагрева поверхности корпуса датчиков положения не превышает допустимых значений для температурного класса Т6 по ГОСТ 31610.0-2014 (IEC60079-0:2011).
3.2.6. На корпусах датчиков положения имеются необходимые предупредительные надписи, маркировка взрывозащиты, искробезопасные параметры электрических цепей и знак «Х».
3.3. Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты БИСШ АТФЕ.426439.001ТУ (маркировка [Exia]IIC/IIB), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Для подключения датчиков в шлейф производитель рекомендует использовать устройство соединительное УСБ-Ех «СЕВЕР» АТФЕ.685552.001ТУ (маркировка 0ExiaIICT6), удовлетворяющего требованиям ГОСТ 30852.0‑2002 (МЭК 60079‑0:1998).
*Возможно изготовление датчиков с иной длиной и типом вывода по согласованию с заказчиком
4. Условия применения
4.1. Датчики положения относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требования ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу.
4.2. Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других документов.
4.3. Установка, эксплуатация и техническое обслуживание датчиков положения должны проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.
5.Комплектность
В комплект поставки датчиков входят:
- блок геркона - 1 шт.
- блок магнитов - 1 шт.
- паспорт – 1 шт.
6. Гарантии изготовителя
Гарантийный срок эксплуатации датчиков положения - 3 года, после ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки с предприятия изготовителя при соблюдении потребителем условий применения, транспортирования и хранения.
